Определение угла наклона текста на сканированных изображениях

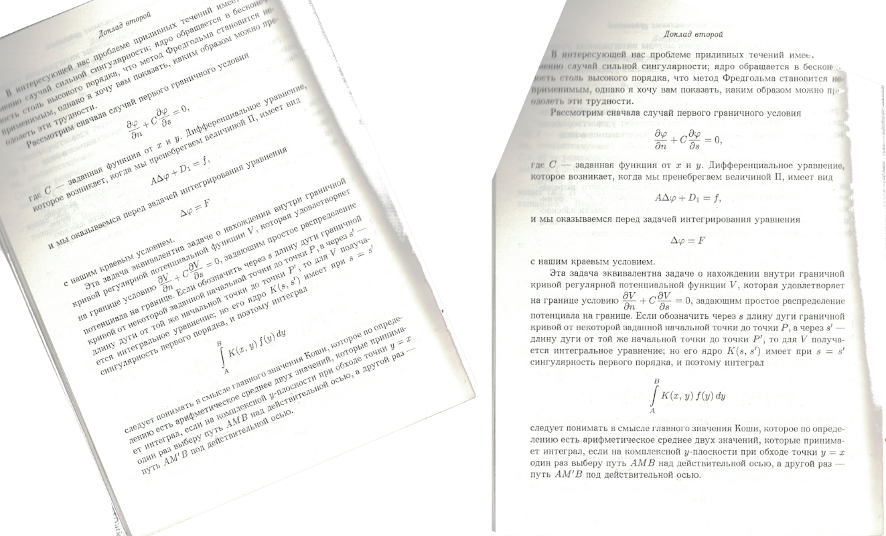

При оптическом распознавании текста на сканированных документах качество распознавания зависит от того, наклонён ли текст в документе. У выровненных документов качество распознавания заметно лучше. Соответственно, возникает практическая необходимость в средствах автоматического выравнивания угла наклона текста.

В статье предлагается простой, универсальный и достаточно эффективный алгоритм выравнивания наклона текста, основанный на идее минимизации средней энтропии строк и столбцов растрового изображения.

Базовая идея алгоритма состоит в том, что при повороте текста на сканированном изображении средняя, по строкам и столбцам, энтропия распределения пикселей должна возрасти.

Предположим, нам дан чёрно-белый скан изображения. То есть, каждый пиксель может принимать только два значения: 0 или 1. Как известно, энтропия равномерного распределения максимальна. Если изображение повёрнуто, то в среднем, распределение чёрных и белых пикселей по строкам (и столбцам) будет ближе к равномерному, чем у неповёрнутого изображения. У выровненного изображения распределение пикселей в среднем должно быть менее равномерным.

Гипотеза состоит в том, чтобы вычислить среднюю по строкам и столбцам энтропию распределения пикселей для разных углов поворота и найти такой угол, при котором эта усреднённая энтропия примет минимальное значение.

Для проверки этой гипотезы в интернете был собран набор данных различных видов сканированных изображений, после чего предположения были проверены экспериментально.

Предложенный подход работает и позволяет абсолютно точно определить угол поворота в 83% случаев и с точностью до 1° — в 98% случаев.

Хотя, на первый взгляд, энтропия Шеннона хорошо подходит для этой задачи, было бы разумно не ограничиваться только ей, а рассмотреть весь спектр энтропий Реньи. И с учётом полученных результатов, а также вычислительной сложности, выбрать оптимальное значение параметра энтропии Реньи.

Энтропия Реньи вычисляется по формуле:

$$ R_{\alpha} = \frac{1}{1-\alpha} \log\left( \sum_{i=1}^{n}p_i^{\alpha} \right), $$

где $p_i$ — вероятности, соответствующие распределению (в нашем случае — частоты чёрных и белых пикселей).

В случае $\alpha = 1$ это превращается в энтропию Шеннона:

$$ R_{1} = H = - \sum_{i=1}^{n} p_i \log(p_i) $$

Для проведения эксперимента был собран набор различных документов в сети Интернет. Каждое изображение из набора было повёрнуто на случайный угол в интервале от -45° до 45°, после чего был вычислен угол поворота с помощью предложенного алгоритма.

В таблице ниже представлены результаты для различных значений параметра энтропии Реньи $\alpha$:

Всего было обработано 1665 документов.

Выводы из таблицы:

• Наименьшее среднее абсолютное отклонение достигается при $\alpha = \frac{1}{2}$.
• Наилучшая точность (доля полных совпадений) — при $\alpha = \frac{1}{4}$.
• Наилучшая приемлемая точность (доля совпадений с точностью до 1° и до 2°) — при $\alpha \in {1, \frac{3}{4}, \frac{1}{2}}$.

Если рассматривать методику как часть комплекса оптического распознавания документов, то наилучшим значением оказывается $\alpha = \frac{1}{2}$.

При $\alpha = \frac{1}{2}$ среднее абсолютное отклонение составит всего $0.211^\circ$. При этом достигается оптимальная доля совпадений с точностью до 1°.

Есть ещё одна причина выбрать $\alpha = \frac{1}{2}$: при этом значении достигается оптимальная вычислительная сложность.

Ниже представлены результаты бенчмарка многократного вычисления энтропий для различных значений параметра $\alpha$:

Из таблицы видно, что среди подходящих значений $\alpha$ наилучшая производительность достигается при $\alpha = 1/2$.

Замечание:
Предлагаемый ниже алгоритм (исходный код на GitHub) предполагает, что для определения угла поворота мы используем бинарное чёрно-белое растровое изображение, в котором каждый пиксель может принимать два значения: 0 или 1.

Для применения алгоритма необходимо получить бинаризованную копию изображения.

Я реализовал алгоритм с применением библиотеки libleptonica (используется в TesseractOCR). Для этого использовал последовательное преобразование pixContrastTRC с contrast_factor = 1.0 и затем pixConvertTo1 с threshold = 170.

Пусть $h$ — высота, $w$ — ширина исходного изображения. Пусть $d = \sqrt{w^2 + h^2}$ — длина диагонали.

Будем поворачивать изображение на угол $\phi$ относительно центра изображения и считать среднюю энтропию по строкам и столбцам. Чтобы не выйти за границы, мысленно расширим полотно до размеров $d \times d$.

Определим:

• $x_{from} = \frac{d}{2} - \frac{h |\sin(\phi)| + w |\cos(\phi)|}{2}$,
• $x_{to} = d - x_{from}$,
• $y_{from} = \frac{d}{2} - \frac{h |\cos(\phi)| + w |\sin(\phi)|}{2}$,
• $y_{to} = d - y_{from}$

где $x_{from}$ и $x_{to}$ — границы по ширине, $y_{from}$ и $y_{to}$ — по высоте.

Нужно посчитать среднюю энтропию по строкам (и аналогично по столбцам).

Пусть $V(x, y)$ — цвет пикселя $(x, y)$ (0 или 1), $R({p, q})$ — энтропия распределения ${p, q}$.

Алгоритм расчёта средней энтропии $S_{\phi}$ для угла $\phi$ (по строкам):

S_phi = 0
for y in y_from .. y_to:
    b = 0  // количество чёрных пикселей в строке
    for x in x_from .. x_to:
        x_tilde = x - d/2
        y_tilde = y - d/2
        x' = x_tilde * cos(phi) - y_tilde * sin(phi) + w/2
        y' = x_tilde * sin(phi) + y_tilde * cos(phi) + h/2
        if x' >= 0 and x' < w and y' >= 0 and y' < h:
            b = b + V(x', y')
    p = b / d
    q = 1 - p
    S_phi = S_phi + R({p, q}) / d

Полученное значение $S_\phi$ — средняя энтропия для угла поворота $\phi$.

Для нахождения искомого угла поворота $\phi_0$ нужно найти минимум $S_\phi$:

$$ \phi_0 = -\arg\min_\phi S_\phi $$

Знак минус берётся потому, что для выравнивания изображения нужно повернуть его в обратную сторону.
