Печь для бани с дожигом пиролизных газов

В прошлом году моя тоненькая печка начала прогорать. В какой-то момент, сидя на полке, можно было наблюдать, как в ней горит пламя прямо через прогоревшие щели.
До этого я уже ремонтировал в ней отвалившуюся перегородку, посадив её на уголки болтами, но диагноз был однозначным: печь пора менять.

Найти готовую печь для бани на Кипре казалось нереальной затеей, а заказать сварку — слишком дорого.
Кроме того, моя текущая печь органично вписывалась в габариты моей бани, и хотелось сохранить эту гармонию.
Решение было принято: буду варить себе новую печь.
Кроме того, эта идея обещала массу удовольствия от самого процесса.

Я сам не настоящий сварщик. Варить меня когда-то учил отец. Я немного баловался электродной сваркой, но ничего серьёзного никогда не делал. Но жизнь заставит.

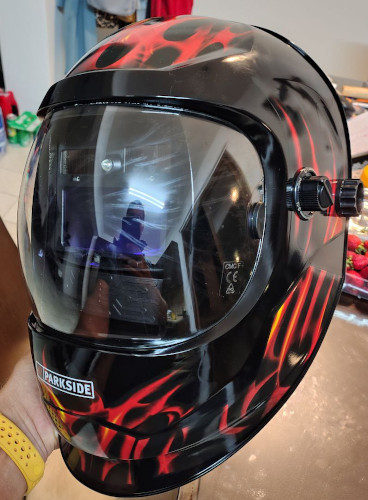

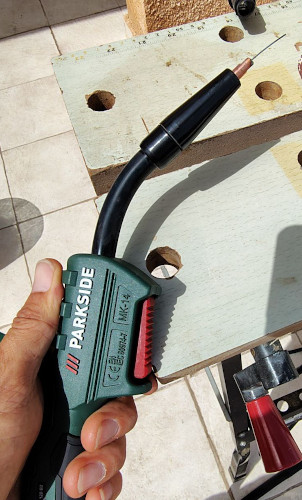

Первым делом купил MIG-проволочный сварочник в Lidl и маску — это обошлось мне примерно в 100 €.

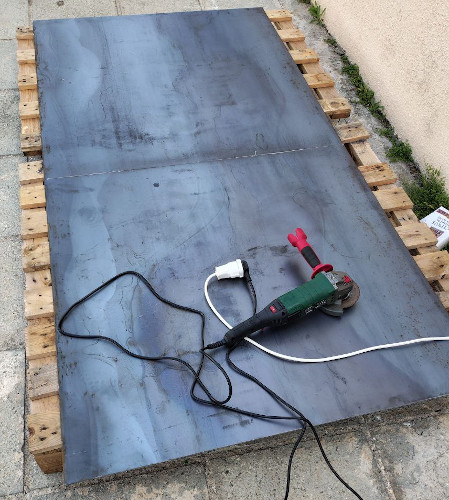

На металлобазе нашёл 4-мм листовое железо. Оно продавалось листами 2×1 м² — пришлось купить лист целиком.

Лист оказался неподъёмным. Чтобы его поднять, пришлось сразу распилить пополам.
Лист обошёлся ещё примерно в 100 €. Половину этого листа я потом удачно продал за 50 €.
Ну и купил сразу пачку катушек со сварочной проволокой.
Итого себестоимость моей печи можно условно считать ~200 €.

Немного потренировался и начал варить.

Габариты печи я хотел сделать такими же, как у моей предыдущей, чтобы использовать кожух из нержавейки от старой печи и стеклянную дверку. И чтобы она вписалась в мою баню так же органично, как старая печка.

Но решил добавить изюминку: дожиг пиролизных газов.

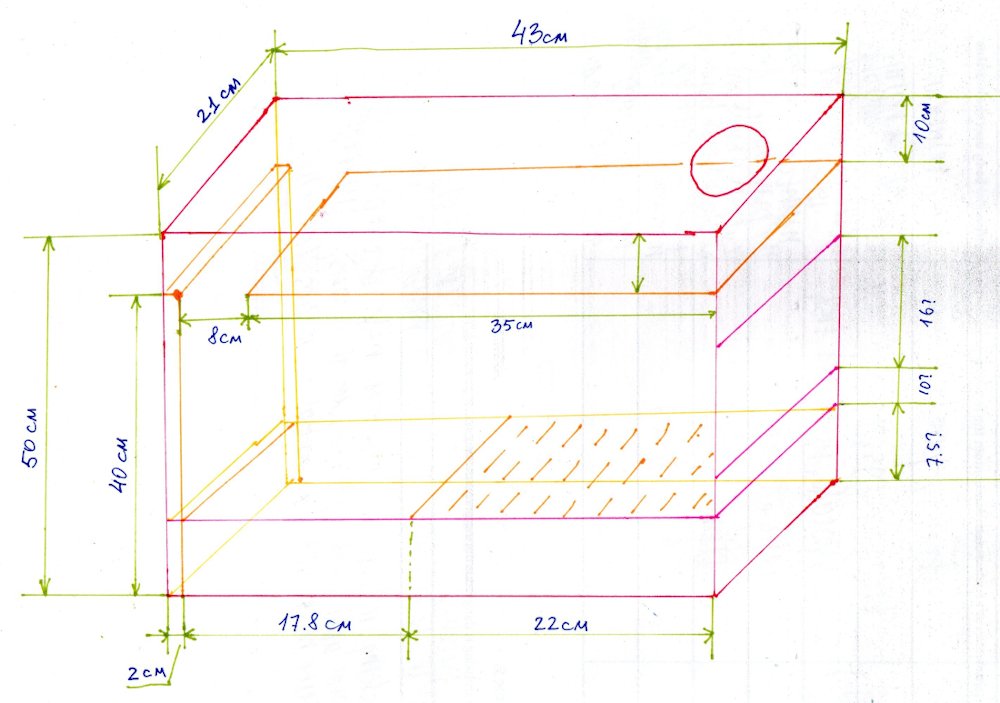

Рассчитал все габариты, и получилась вот такая схема:

В чем здесь суть: задняя стенка двойная. Полость шириной 2 см. Через неё снизу печки, из внешнего пространства, поступает воздух прямо в камеру дожига. При этом воздух разогревается от горящих дров и поступает разогретым, не остужая газовоздушную смесь, а дополнительно поджигая её. Таким образом, в камере дожига происходит дожиг и горение. Это дополнительно повышает температуру непосредственно под верхней перекладиной, на которой лежат камни.

Важно, чтобы воздух поступал ровно на входе в камеру дожига.

Был некоторый риск, что схема не сработает. Но я решил, что если что-то пойдёт не так, то просто закрою входное отверстие или в крайнем случае заварю его. В принципе риск был небольшой и оправданный.

В итоге всё получилось очень даже хорошо. Об этом ниже.

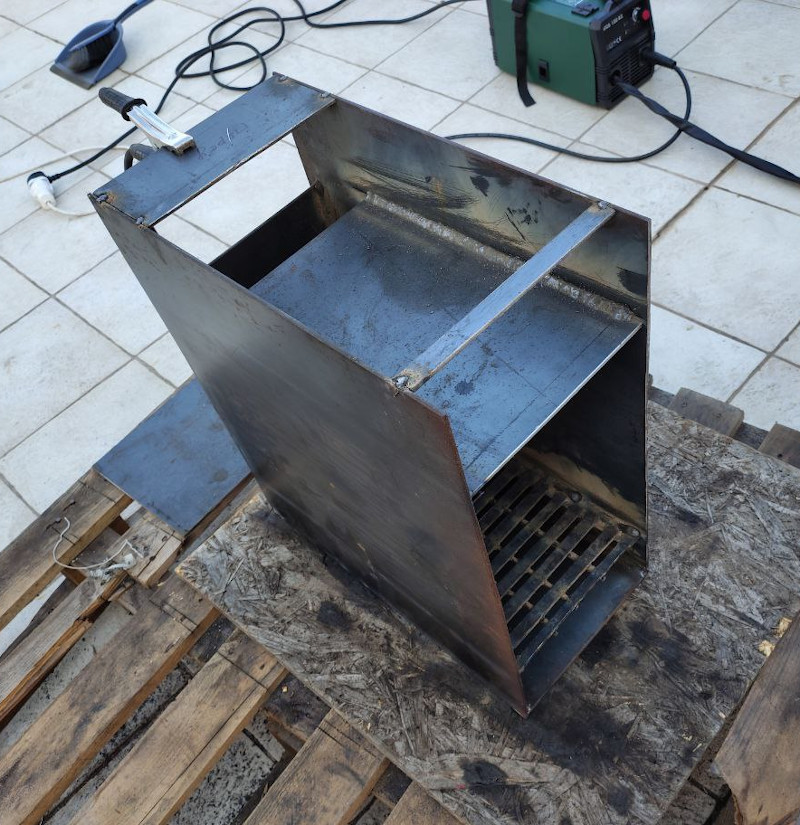

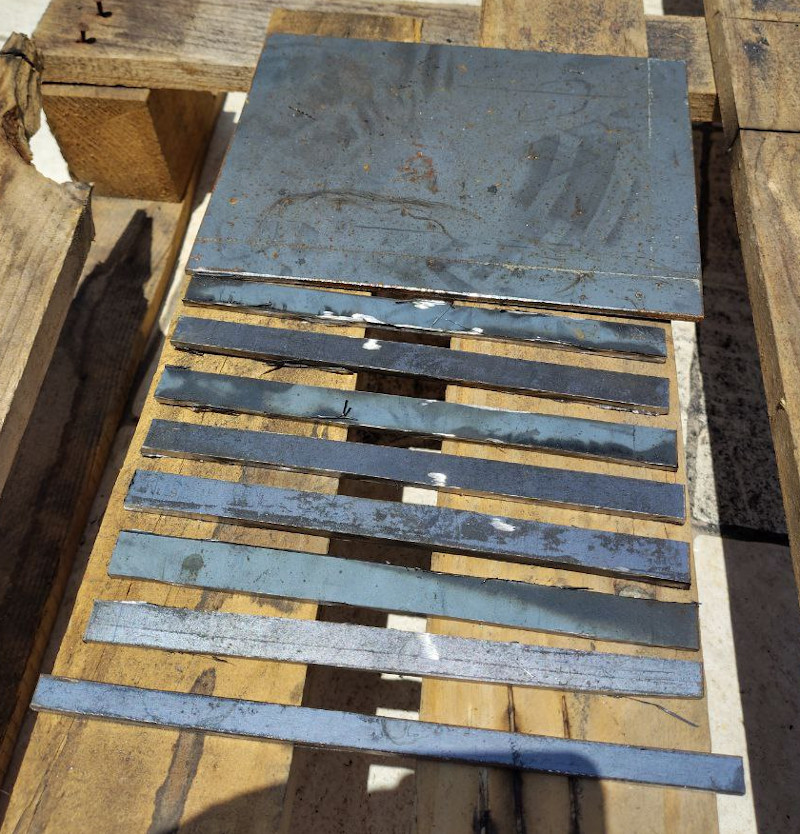

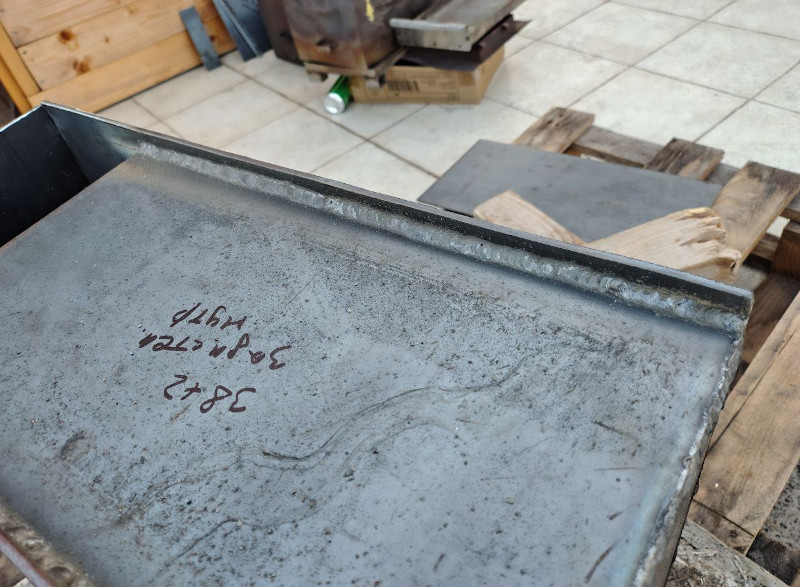

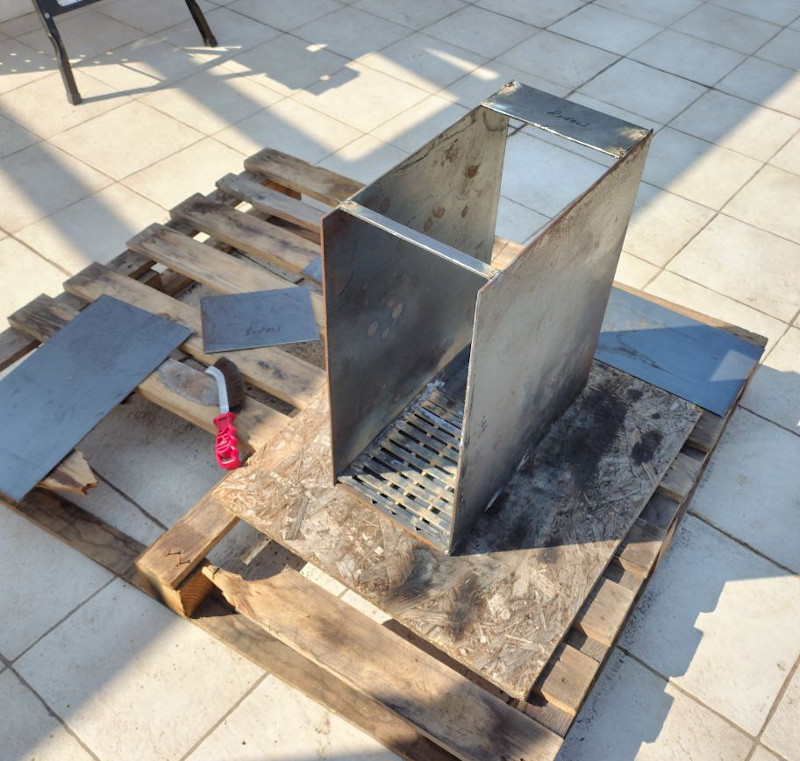

Вот немного фоток процесса изготовления:

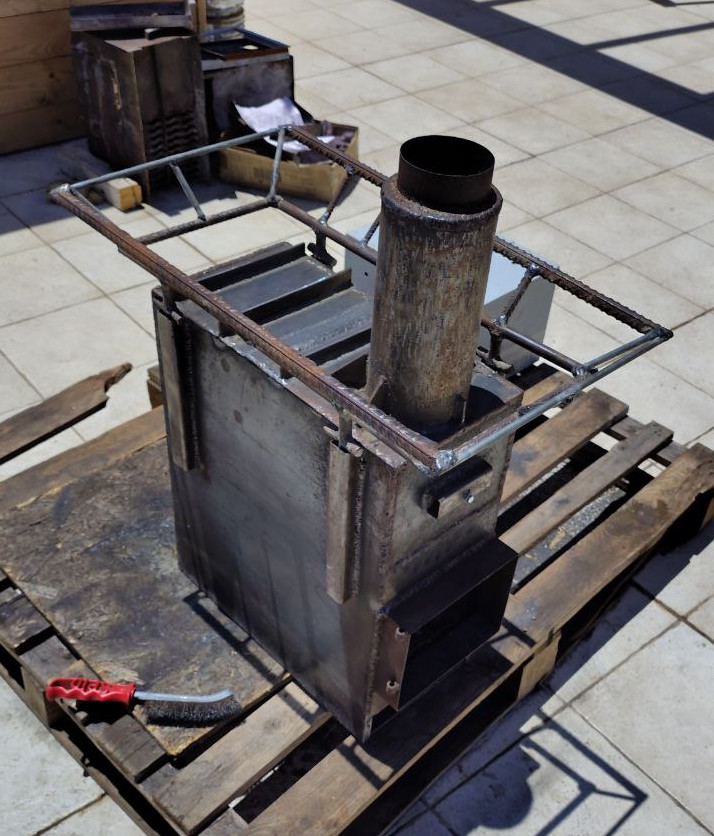

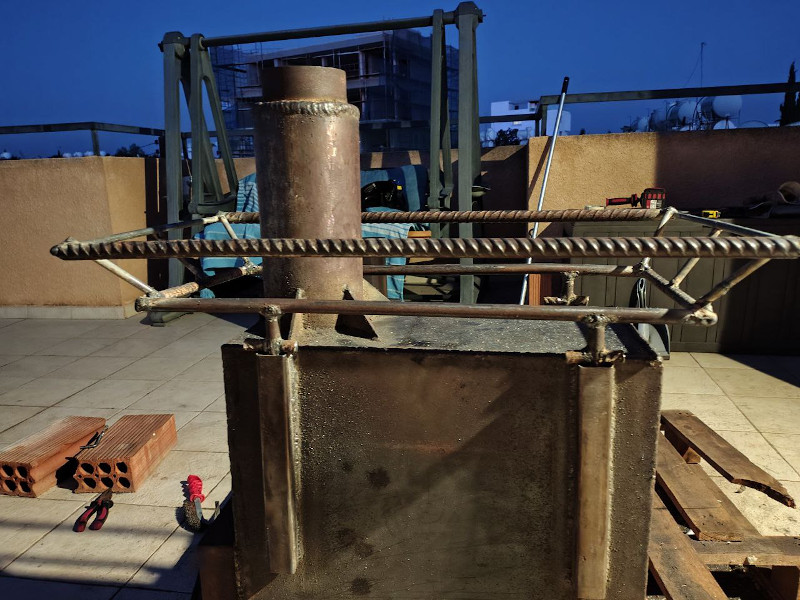

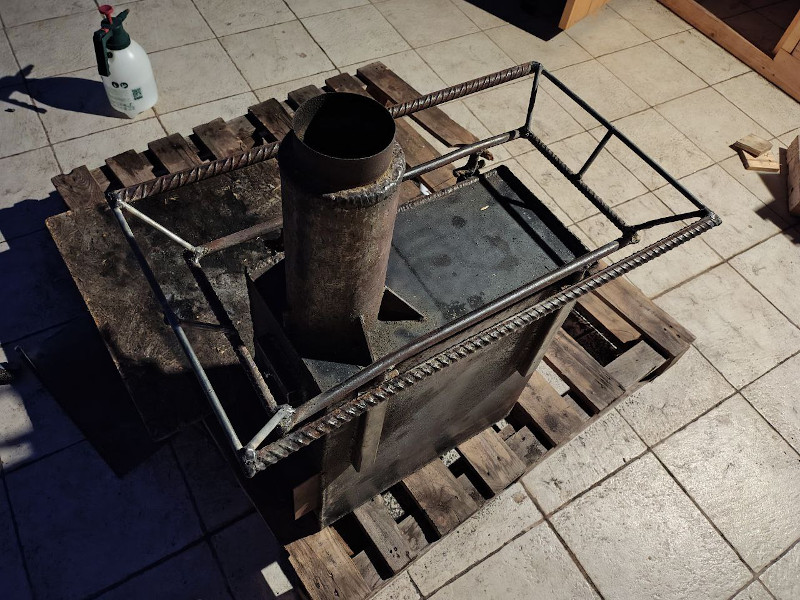

Сделал съёмную корзину для камней:

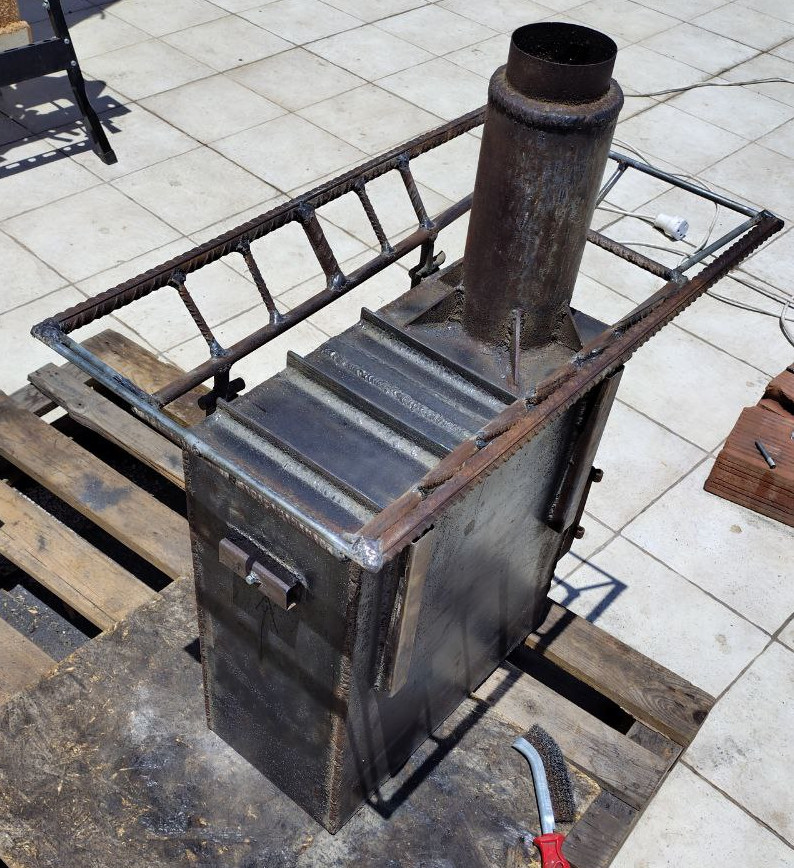

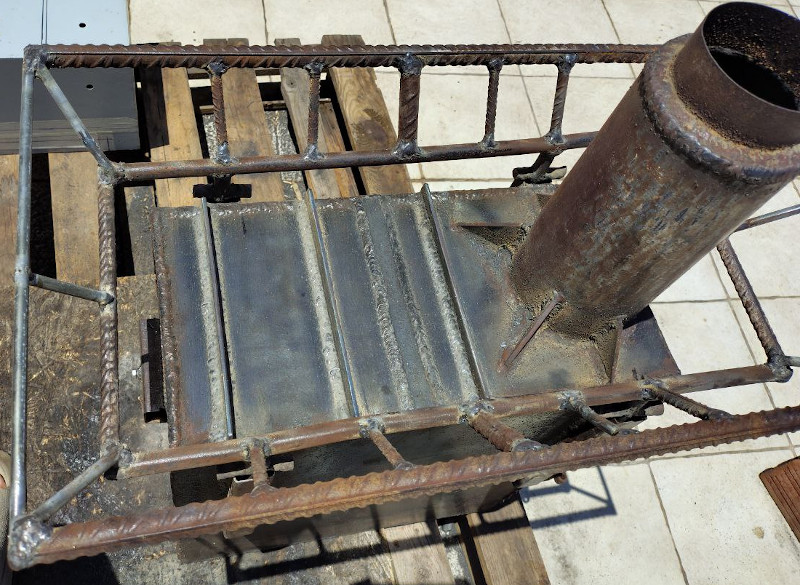

А на верхнюю перегородку приварил рёбра жёсткости, которые одновременно являются дополнительными радиаторами:

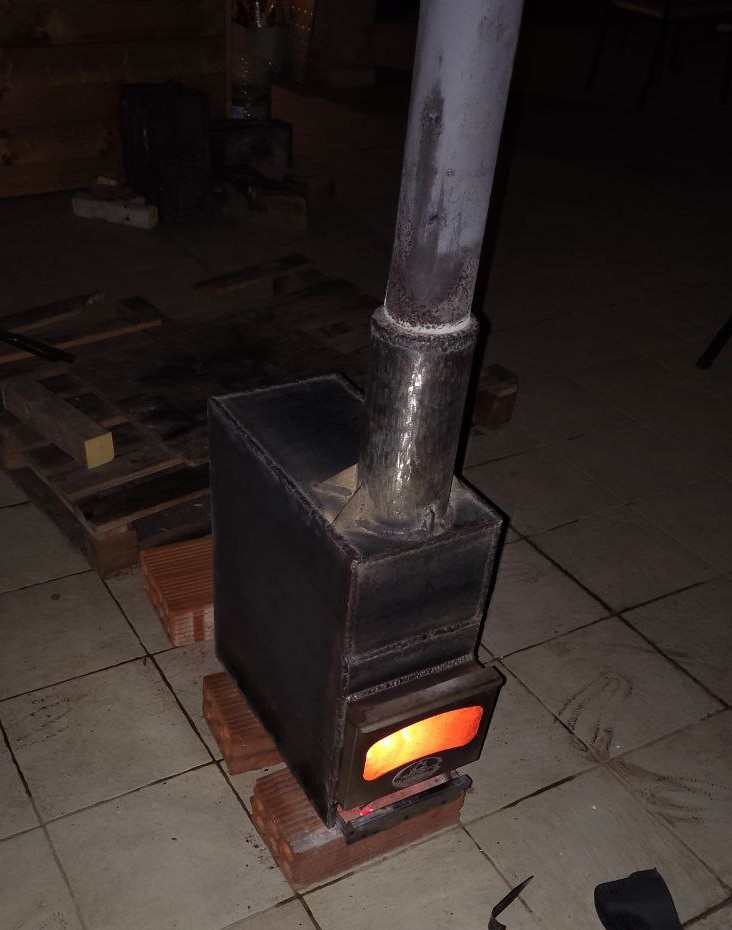

Первые испытания проводил на улице:

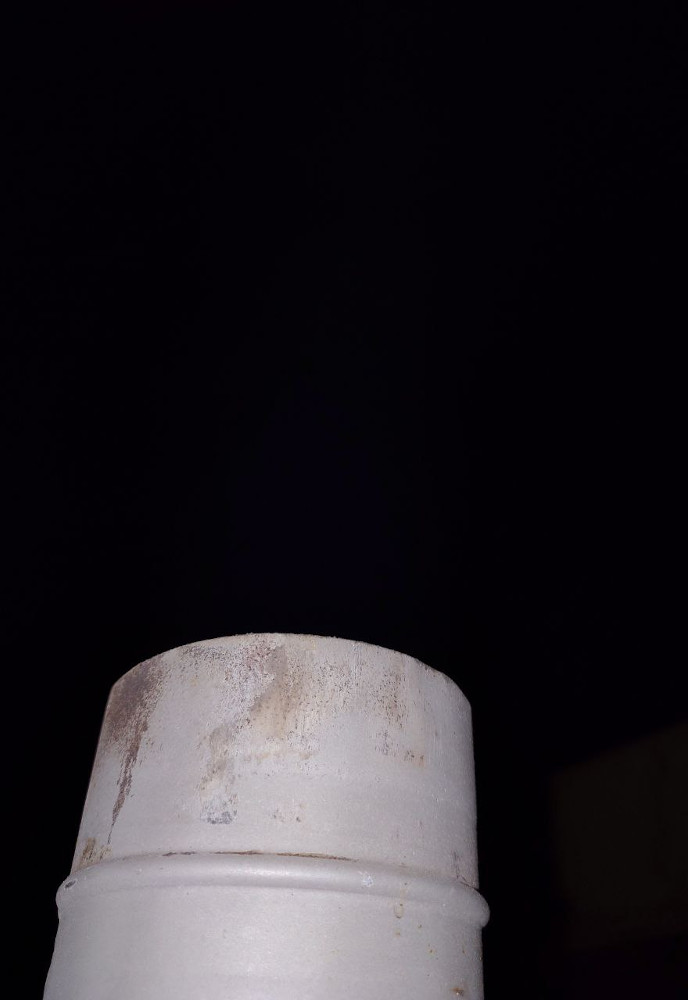

После прогрева дыма вообще не видно:

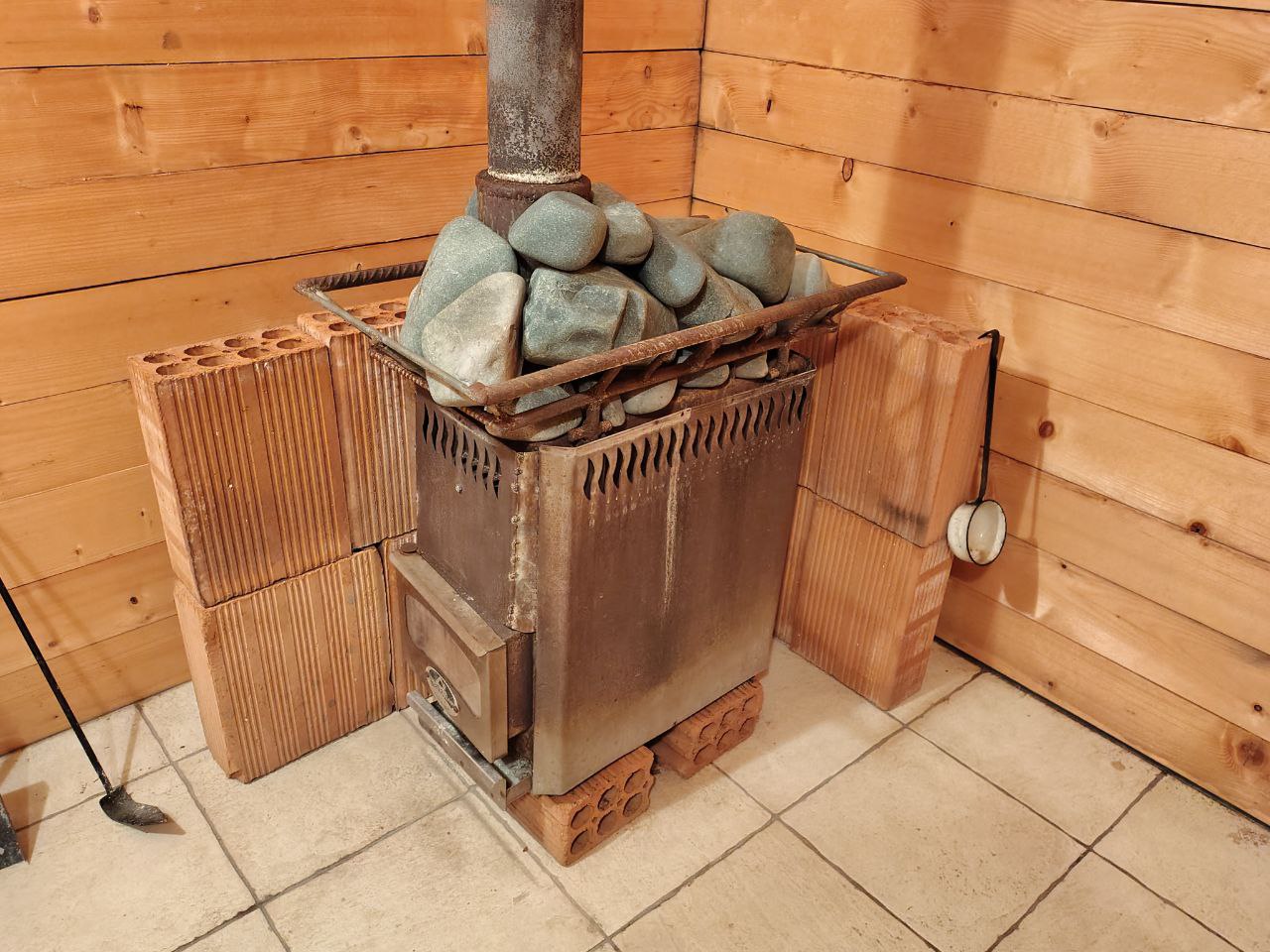

Сейчас печь уже установлена у меня в бане и выглядит вот так:

Прогревается довольно быстро. Заметно быстрее предыдущей печи. После прогрева видимый дым полностью исчезает.
И, как будто, даже золы стало меньше. Или я просто стал тратить меньше дров.
Из минусов: камни ближе к задней стенке прогреваются заметно хуже. Основной жар — чуть дальше. Видимо, это связано с динамикой горения. Я не специалист в области теплотехники и горения. Допускаю, что мог сделать не оптимально.

В общем, я очень доволен результатом. Это был в каком-то смысле эксперимент. И он удался.
